雷诺护垫在于，护垫的高度较低，结构形式扁平而大；镀层钢丝直径较格宾细，一般有双隔板（钢丝直径2.0mm）、单隔板（2.2mm）两种。常用的为双隔板雷诺护垫，其优点为施工方便、做护坡可有效防止石头垮塌、增加结构的抗冲刷能力等。

雷诺护垫也叫石笼护垫，格宾护垫，是指由机编双绞合六边形金属网面构成的厚度远小于长度和宽度的垫形工程构件。雷诺护垫中装入块石等填充料后连接成一体，成为主要用于水利堤防、岸坡、海漫等的防冲刷结构，具有柔性、对地基适应性的优点。

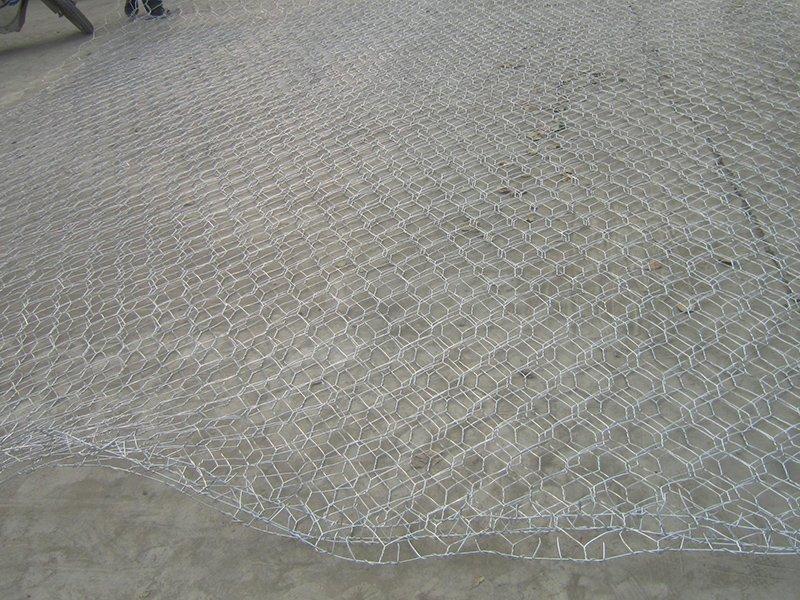

（1）孔径：60*80mm、80*100mm、80*120mm、100*120mm、120*150mm

其中双线绞合部分的长度不得小于50mm.以保证绞合部分钢丝的金属镀层和PVC镀层不受破坏。

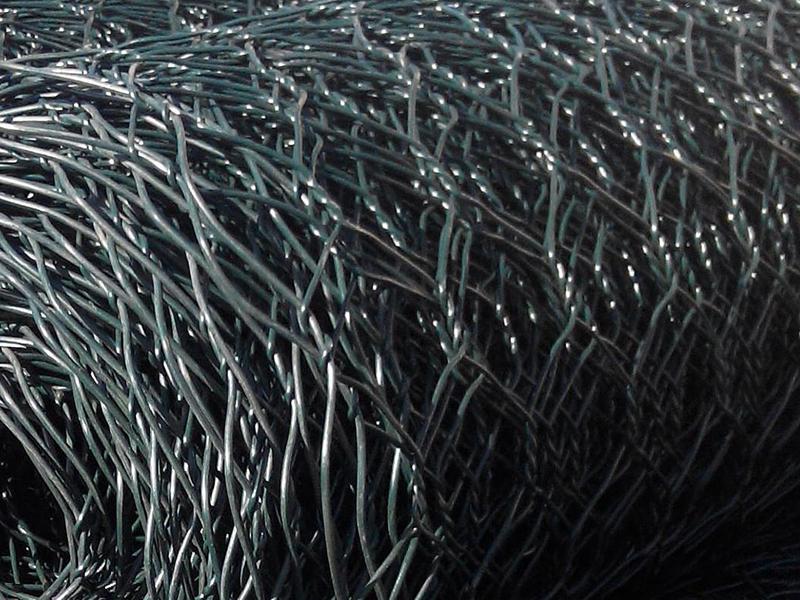

（2）丝径：石笼网分三种丝径—网丝、边丝、绑丝

1.网丝的范围在2mm-4mm

2.边丝一般大于网丝，粗0.5mm-1mm

3.绑丝一般小于网丝，常见的以2.2mm居多

（3）钢丝拉力：不小于38kg/m2 380N/mm

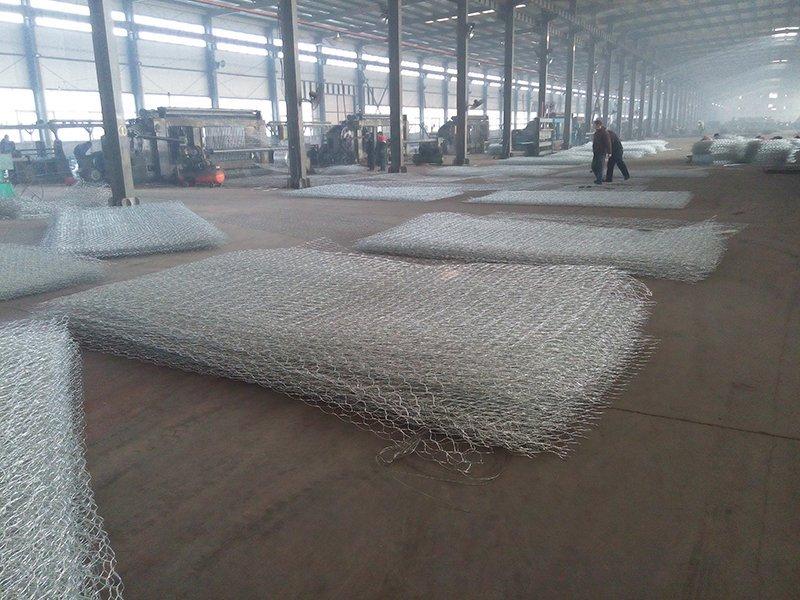

材料运输：雷诺护垫为机械生产，出厂时已组装、压塑、和网盖一起打包。所有雷诺护垫不论是折叠绑扎还是卷的，都是一个独立体。网垫在工厂折叠压塑打包后便于装船处理，网垫的主体部分和网盖可以分别绑扎。绑丝以卷的形式提供。环形纽扣装入盒中一起运走，为了保证质量请将其放在干燥的环境中。

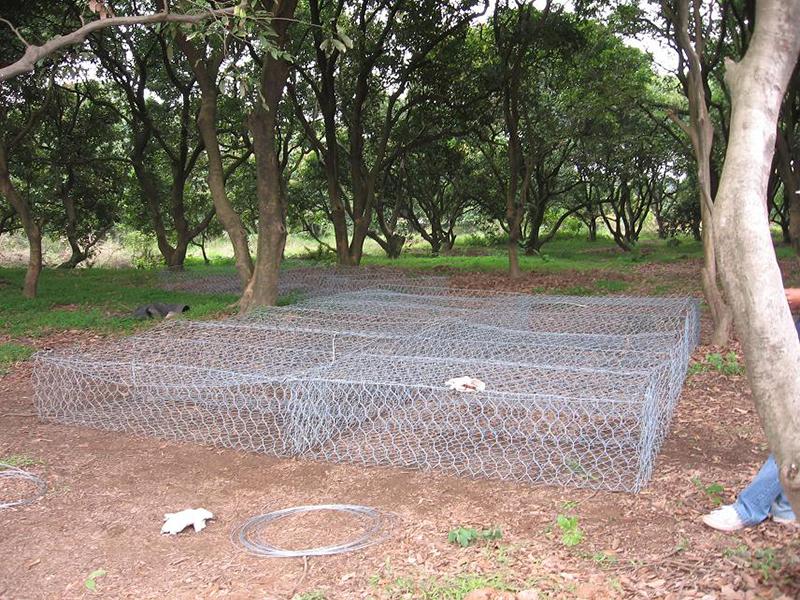

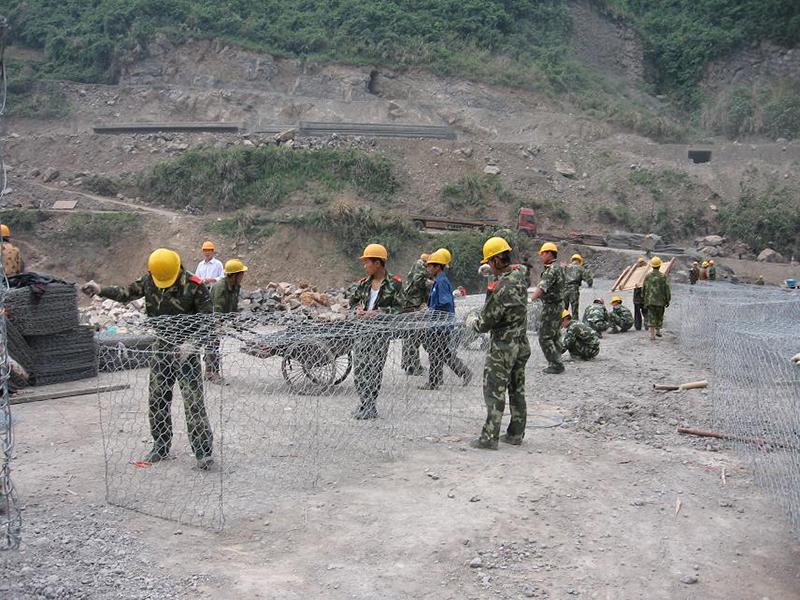

安装要求：将折叠好的雷诺护垫置于平实的地面展开，压平多余的折痕，将前后面板、底板、隔板立起到一定位置，呈箱体形状。相邻网箱的上下四角以双股组合丝连接，上下框线或折线绑扎并使用螺旋固定丝绞合收紧连结。边缘突出部分需折叠压平。将每个网箱六个面及隔断组装完整，确保各个网面平整，然后放在正确的位置上。

紧固过程：将雷诺护垫的边缘与其他部分用绑丝连结起来，绑扎的*大间距为300mm有特殊规格要求，客户可以向厂方提出，我们会满足您的需求。将足够长的绑丝沿着边丝缠绕，可选择单股或者双股。我们推荐用钳子来组装，使雷诺护垫更牢固。

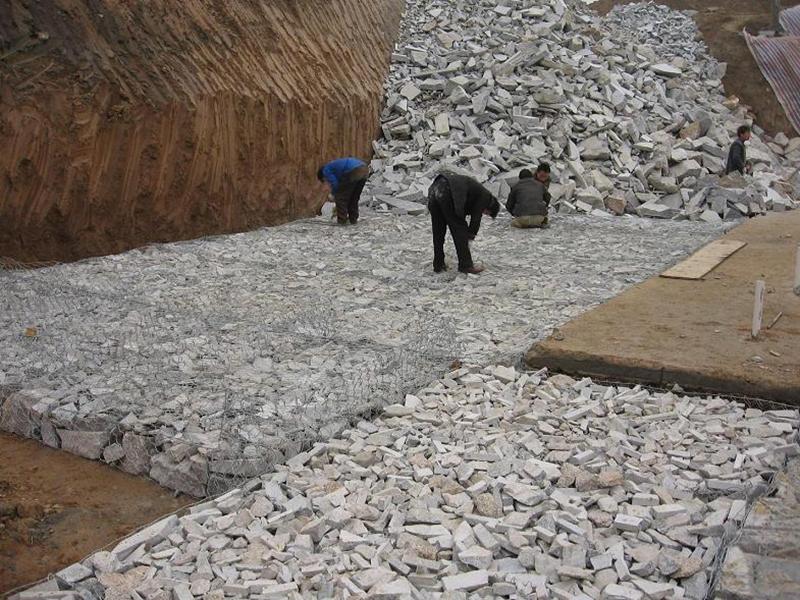

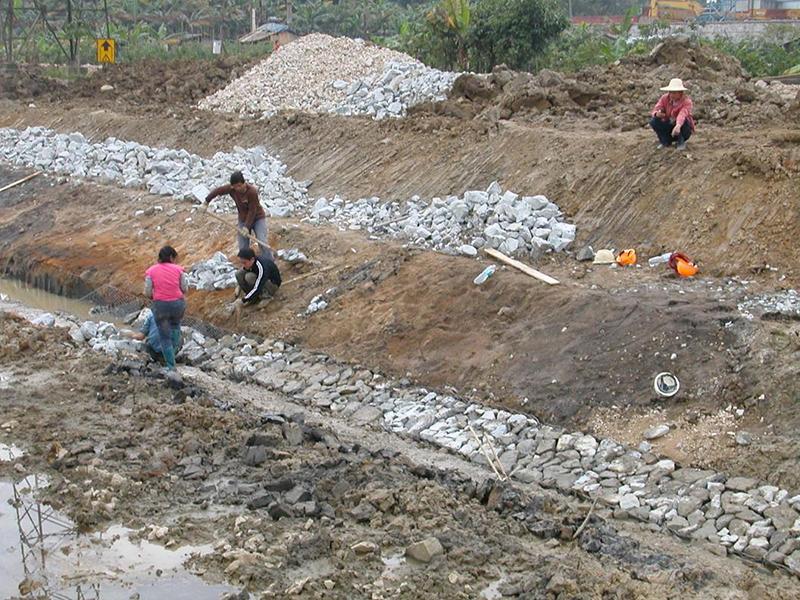

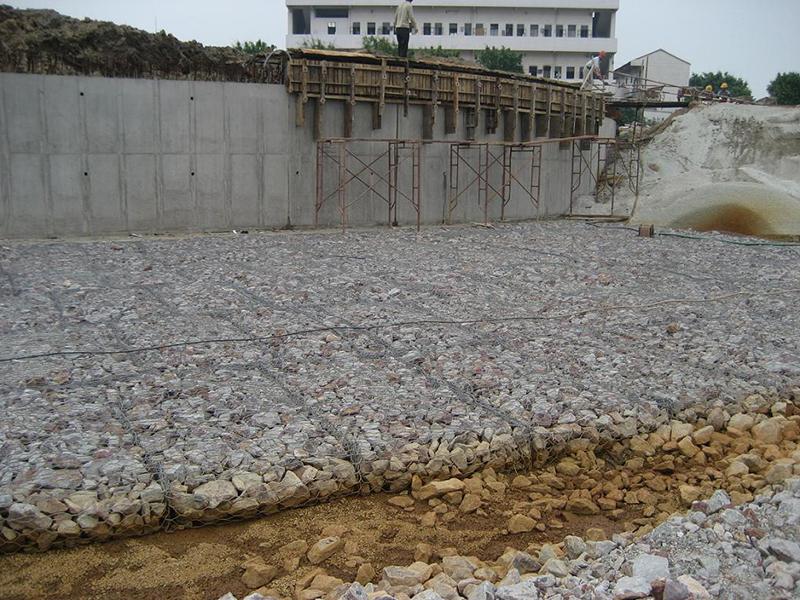

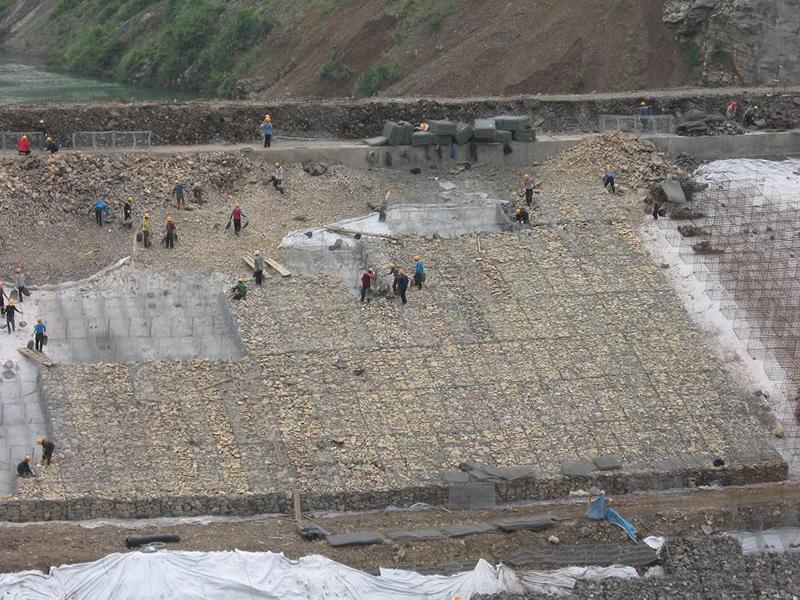

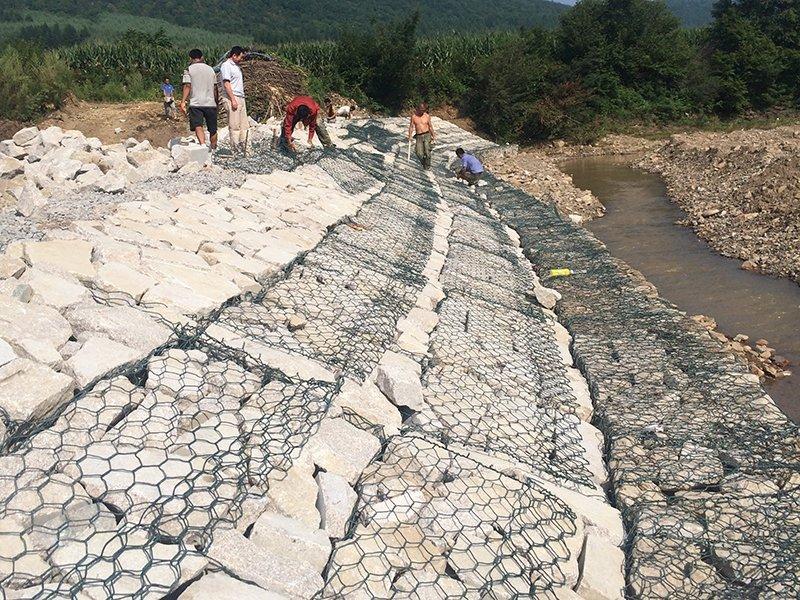

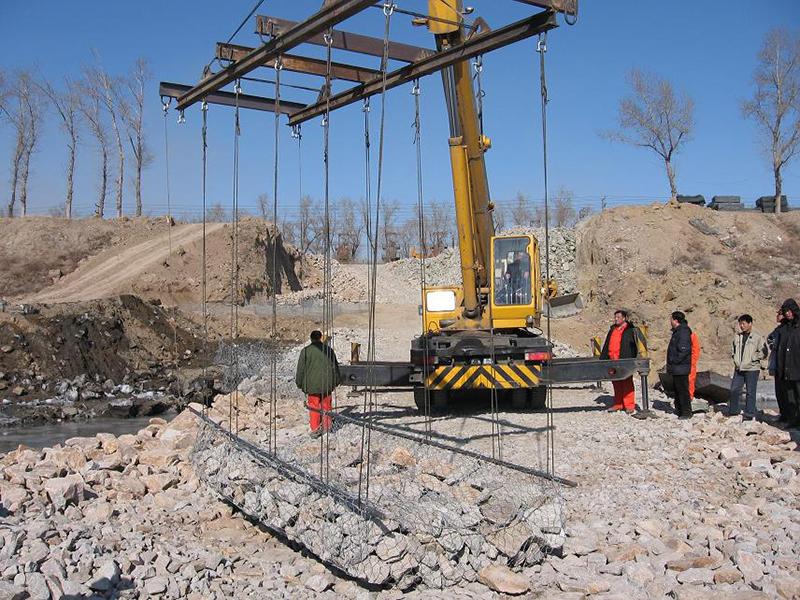

安装及材料：在每个护垫安装好后，将雷诺护垫放在指定位置，再将各个网垫连接起来。为了保持整体架构便于连接，可以空箱连接后在装石料。连接时我们提供绑丝或者环形紧固丝。护坡时需用与坡体垂直宽的雷诺护垫。除了用于河渠缓坡外，雷诺护垫还可以用于陡坡中。用于陡坡防护时，要在上层底板上每2m或按工程需求楔入硬木楔。空雷诺护垫需小心安置组装。

1、适应性强：雷诺护垫工艺以钢丝网箱为主体，为一柔性结构，能适应各种土层性质并与之较好的结合，能很好的适应地基变形，不会削弱整体结构，更不易断裂破坏。

2、透水能力强：雷诺护垫工艺可使地下水以及渗透水及时的从结构填石缝隙中渗透出去，能有效解决孔隙水压力的影响，利于岸（堤、路、山）坡的稳定。

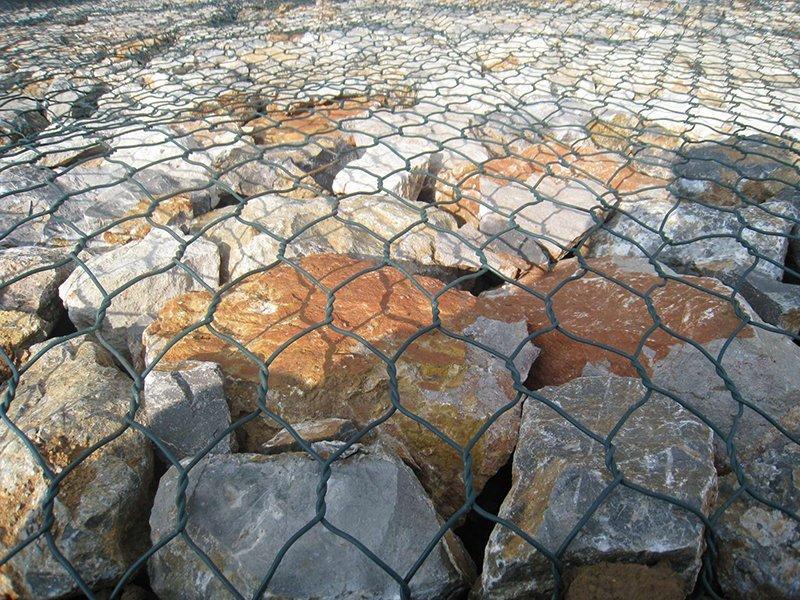

3、结构整体性强：雷诺护垫是由机械编织成双绞、蜂巢形孔网格，即使一、两条丝断裂，网状物也不会松开。有其它材料不能代替的延展性，大面（体）积组装，不设缝，整体性强。

4、施工方便易组合：可根据设计意图，工厂内制成半成品，施工现场能组装成各种形状。

5、抗压强度高：据国外的试验资料，生态格网结构（填满石块后）抗压强度达

6、耐久性好：生态格网网丝经双重防腐处理，抗氧化作用强，抗腐耐磨，抗老化，使用年限长。

7、造价低：网箱砌体单价低于浆砌块石砌体单价。

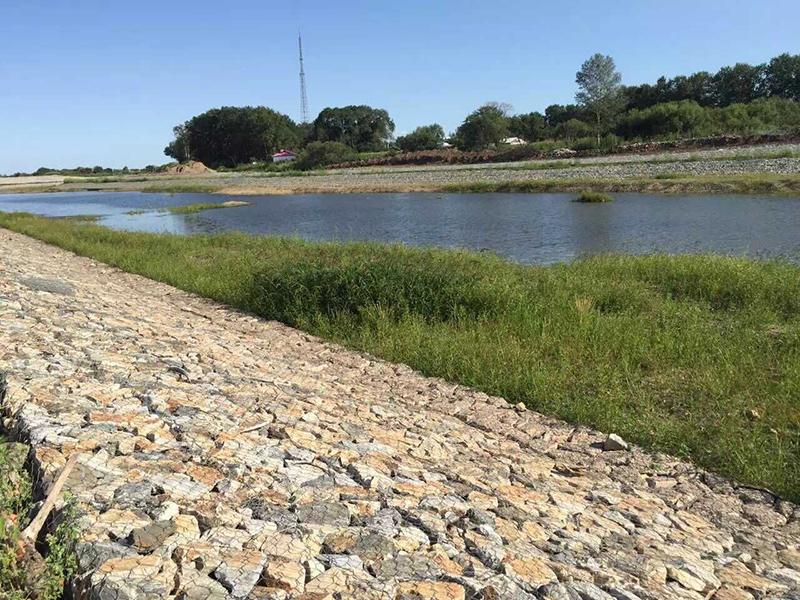

8、美化环境、保持生态：网箱砌体石缝终会被土填充（人工或自然），植物会逐渐长出，实现工程措施和植物措施相结合，亦绿化美化景观，形成一个柔性整体护面，回复建筑的自然生态结构填充料之间的缝隙可保持土体与水体之间的自然交换功能，同时也利于植物的生长，实现水土保持和自然生态环境的统一。

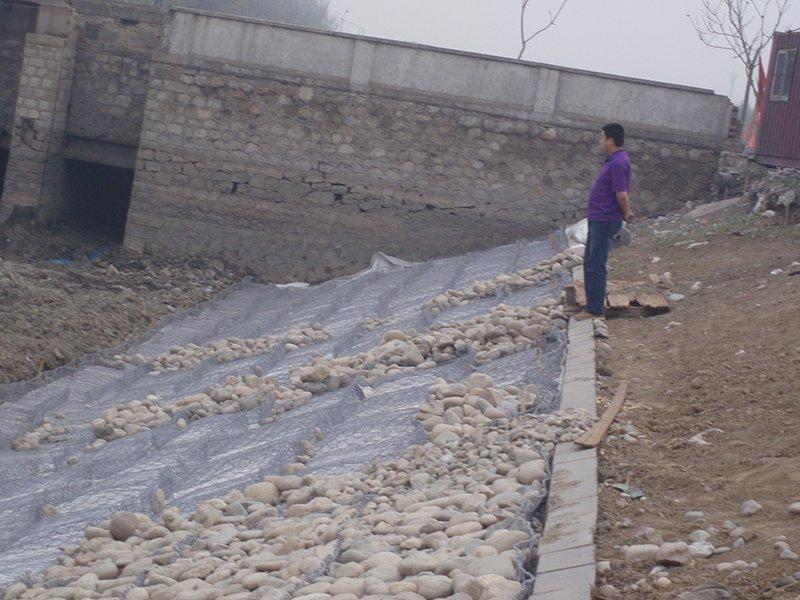

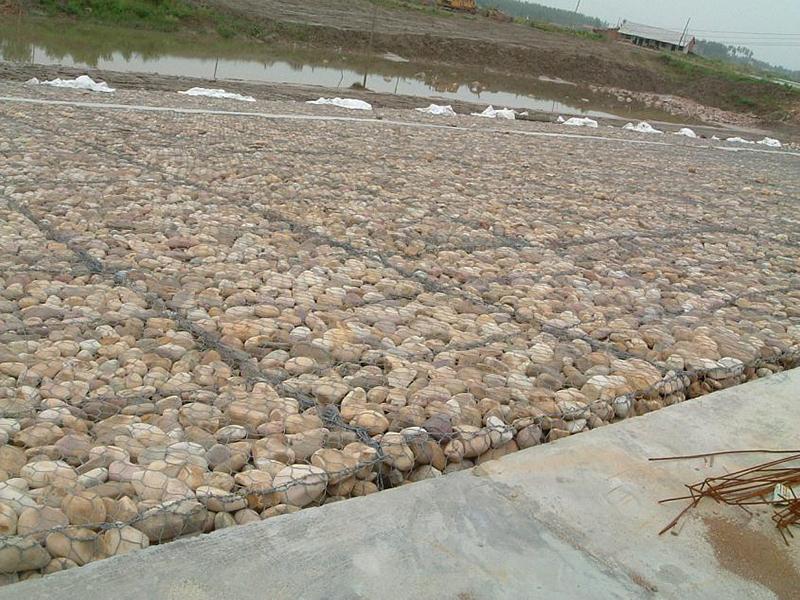

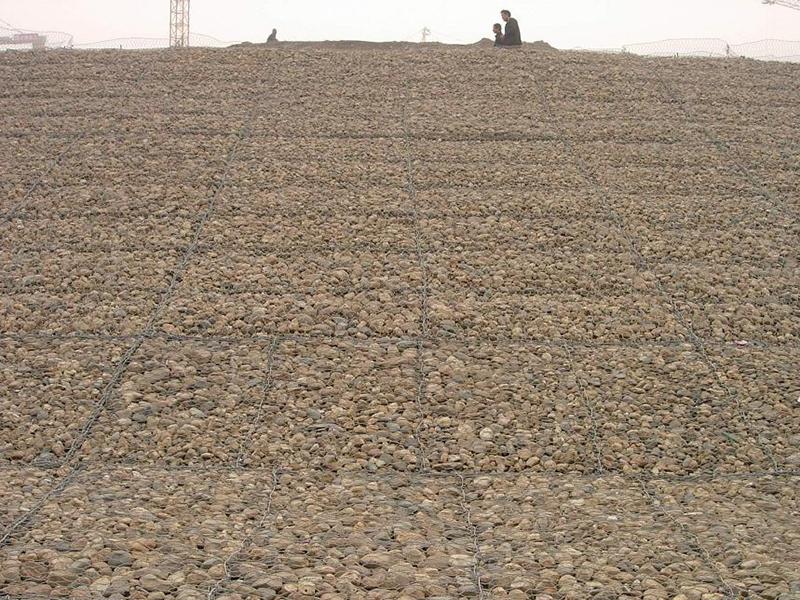

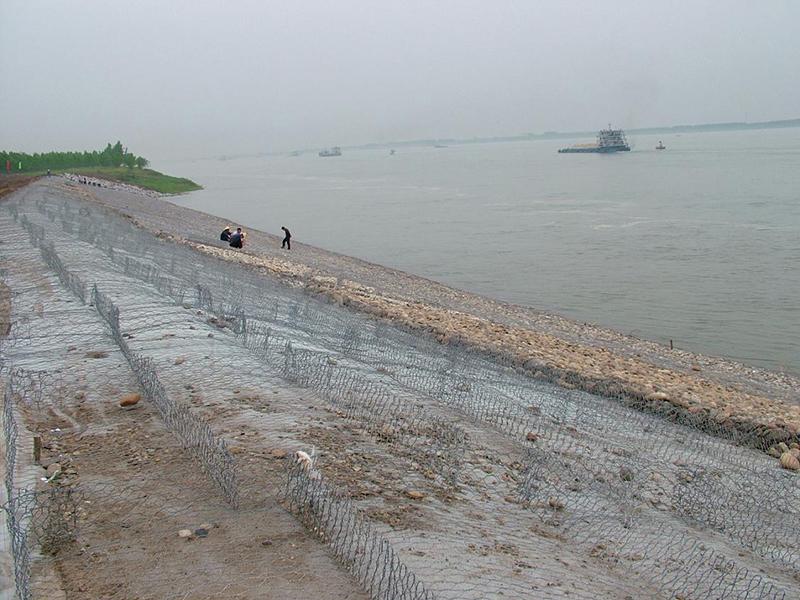

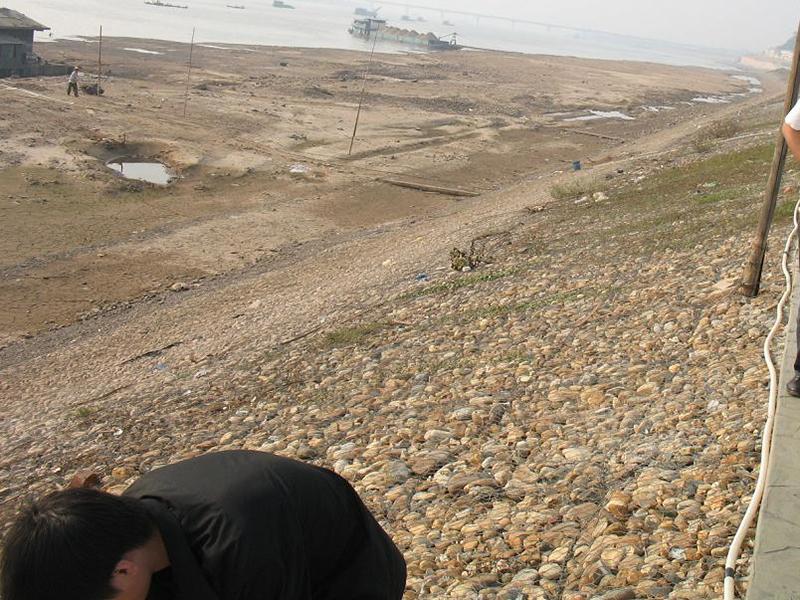

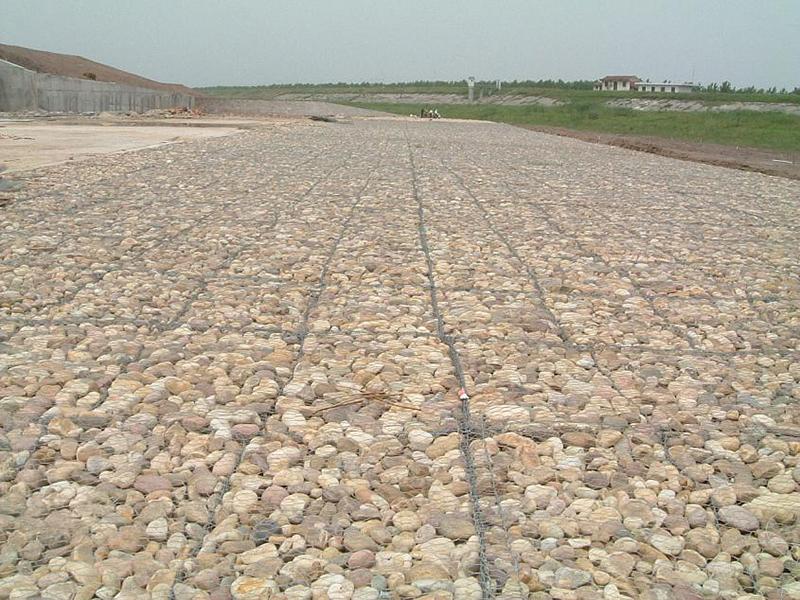

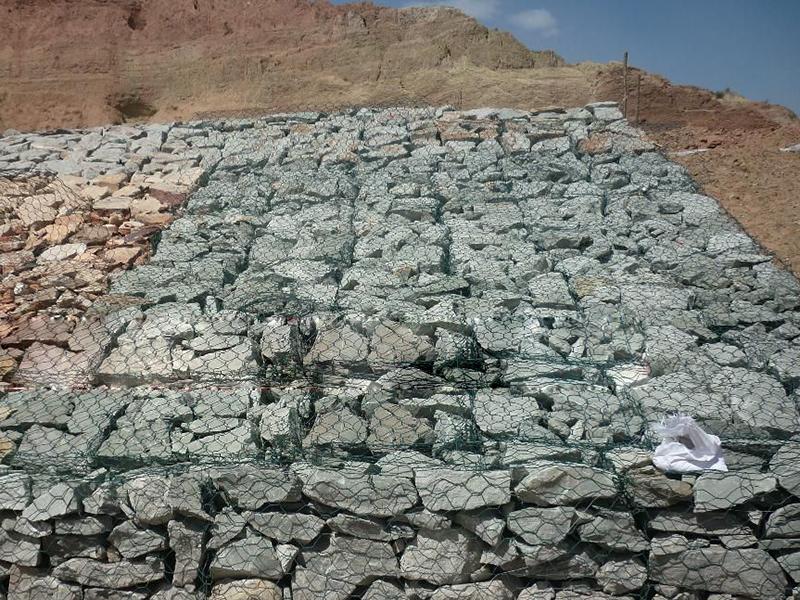

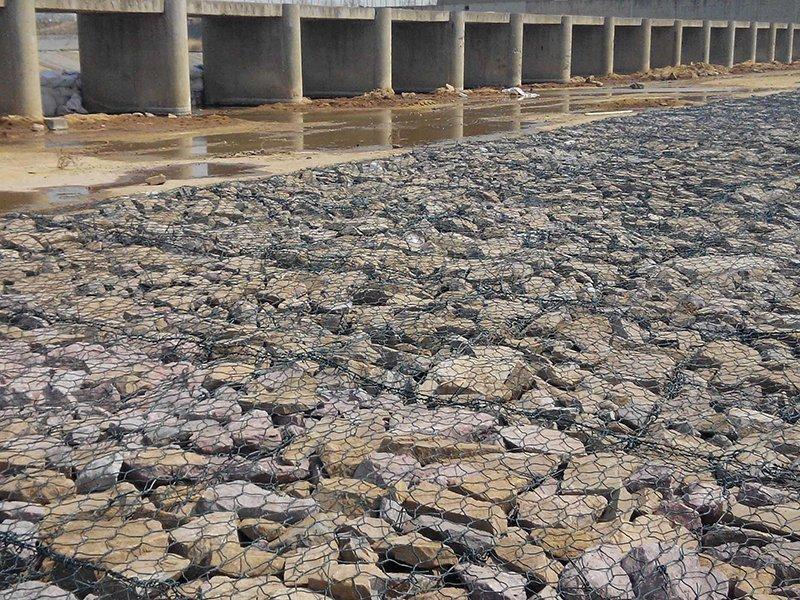

护坡雷诺护垫是厚度远小于长度和宽度的垫形工程构件，其厚度一般在0.15-0.3m(含0.3m)之间。当装入块石等填充料后连接成一体，成为主要用于水利堤防、岸坡、海岸等的防冲刷结构，具有柔性、对地基适应性比较强等优点。

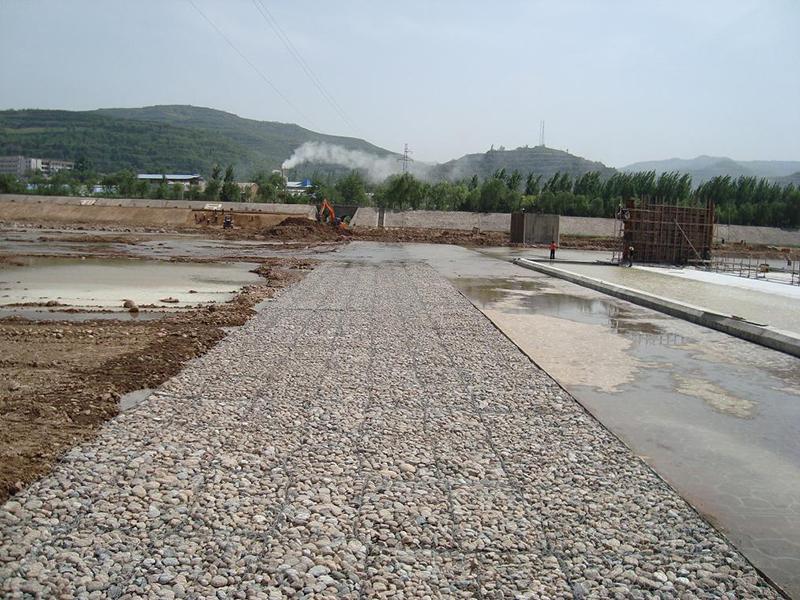

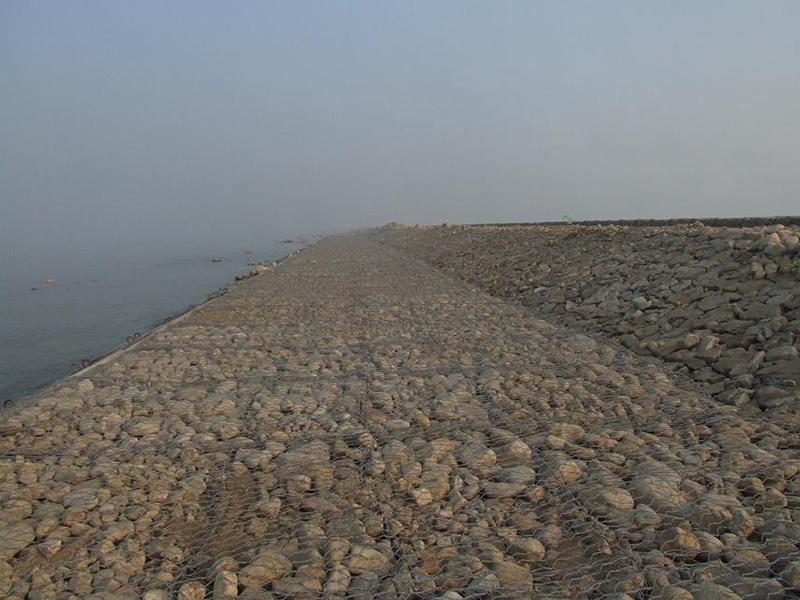

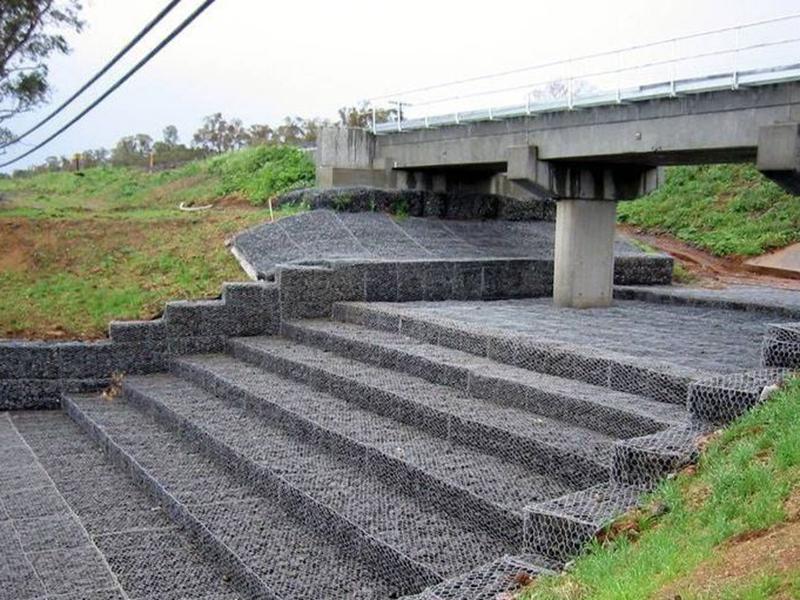

护坡雷诺护垫的用途：雷诺护垫结构主要用于保护水工结构工程、河道整治工程等水利工程或航道工程来抵御水力冲刷、淘刷等。既可防止河岸遭水流、风浪侵袭而破坏，又实现了水体与坡下土体间的自然对流交换功能，达到生态平衡。坡上植绿可增添景观、绿化效果。之所以命名为雷诺护垫，是因为其*先应用是在意大利的雷诺河。

护坡雷诺护垫特点：

1.提高河床边坡的稳定性

2.保护河床防止冲刷

3.提供河岸粗糙系数(m)之预定值

4.护坡、护岸的绿化与生态保护、河道的开发与治理，涉及到等截面铺设护垫的施工工艺。护垫的铺设，可在河岸使用具有永久性保护的护垫。格宾网箱是使用在邻近环境水源的保持上，有控制水流量，防止水资源雷诺护垫于普通的格宾网箱、石笼网箱的区别在于，护垫的高度较低，其生产工艺和制作过程复杂。

锌铝合金雷诺护垫的锌铝合金丝用于编织雷诺护垫，其使用寿命可延长5-10倍。热镀锌铝合金雷诺护垫由各种规格的10%铝锌合金低碳钢丝编织而成。锌铝合金雷诺护垫工程现场填充石料组装形成柔性的、透水的、整体的支挡结构，用于生态防护工程。雷诺护垫丝采用高镀锌钢丝或者10%锌铝合金钢丝低碳钢丝制作而成，如果环境条件比较恶劣，污染比较严重，可以在钢丝的表面涂塑（PVC），以增强网丝的抗腐蚀性能。

在国际上，大多数使用高镀锌钢丝或铝锌合金钢丝，我国使用石笼防护是近几年的事情，而国外早就对石笼做过研究，发现锌铝合金雷诺护垫的使用年限，主要取决于钢丝的寿命。

（1）孔径：60*80mm、80*100mm、90*110mm、110*130mm、120*150mm

其中双线绞合部分的长度不得小于50mm.以保证绞合部分钢丝的金属镀层和pvc镀层不受破坏。

（2）丝径：石笼网分三种丝径—网丝、边丝、绑丝

1.网丝的范围在2mm-4mm

2.边丝一般大于网丝，粗0.5mm-1mm

3.绑丝一般小于网丝，常见的以2.2mm居多

（3）钢丝拉力：不小于38kg/m2380n/mm

（4）表面处理

1.电镀锌。上锌量*高为10g/m2。防腐性差

2.热镀锌。上锌量*高可以达到300g/m2。防腐性较强

3.高尔凡（锌铝合金）。这样的分为两种材质，锌-5%铝-混合稀土合金钢丝、锌-10%铝混合稀土合金钢丝。防腐性超强

4.pvc包塑。包塑的厚度一般包1.0mm的厚度，例如：2.7mm包完后为3.7mm。防腐性强

镀锌雷诺护垫产品规格：

1、改善河床稳定性。

2、保护河床冲刷防治。

3、提供河道糙率系数（米）的一个预先确定的价值。

4、保护，护坡绿化和生态保护，渠道开发和管理，包括铺设垫段施工技术。

雷诺护垫产品尺寸m			网格型号
			8*10		6*8
长	宽	高	镀锌或涂塑		镀锌或涂塑
			网面钢丝直径	镀锌重量	网面钢丝直径	镀锌重量
3	2	0.17/0.23/0.30	2.7mm	>245g/m	2.0mm	>245g/m
4	2	0.17/0.23/0.30	边端钢丝直径	镀锌重量	边端钢丝直径	镀锌重量
5	2	0.17/0.23/0.30	3.4mm	>265g/m	2.7mm	>245g/m
6	2	0.17/0.23/0.30	绑丝规格2.7mm		绑丝规格2.0mm

高尔凡雷诺护垫的高尔凡丝用于编织雷诺护垫，其使用寿命可延长5-10倍。热镀高尔凡雷诺护垫由各种规格的10%铝锌合金低碳钢丝编织而成。高尔凡雷诺护垫工程现场填充石料组装形成柔性的、透水的、整体的支挡结构，用于生态防护工程。雷诺护垫丝采用高镀锌钢丝或者10%高尔凡钢丝低碳钢丝制作而成，如果环境条件比较恶劣，污染比较严重，可以在钢丝的表面涂塑（PVC），以增强网丝的抗腐蚀性能。

在国际上，大多数使用高镀锌钢丝或铝锌合金钢丝，我国使用石笼防护是近几年的事情，而国外早就对石笼做过研究，发现高尔凡雷诺护垫的使用年限，主要取决于钢丝的寿命。

石笼网的材质主要有四种：

锌-5%铝-混合稀土合金钢丝

锌-5%铝-混合稀土合金镀层包覆PVC钢丝 　·热镀高镀锌钢丝 　·热镀高镀锌包覆PVC钢丝。

锌-5%铝-混合稀土合金钢丝：（又叫高尔凡），这是一种近年来国际新兴的一种新材料，铝含量4.5～6.2%,耐腐蚀性是传统纯镀锌的3倍以上，具有较高的抗腐蚀性能，抗拉强度不少于380Mpa，经得起在强力变形工艺条件下缠绕、弯曲的考验。符合GB/T 20492-2006标准

热镀高镀锌钢丝：

热镀锌钢丝是采用优质低碳钢丝表面热镀锌处理，钢丝抗拉强度不少于380MPa，上锌量根据ASTM和EN标准在245g/㎡以上。

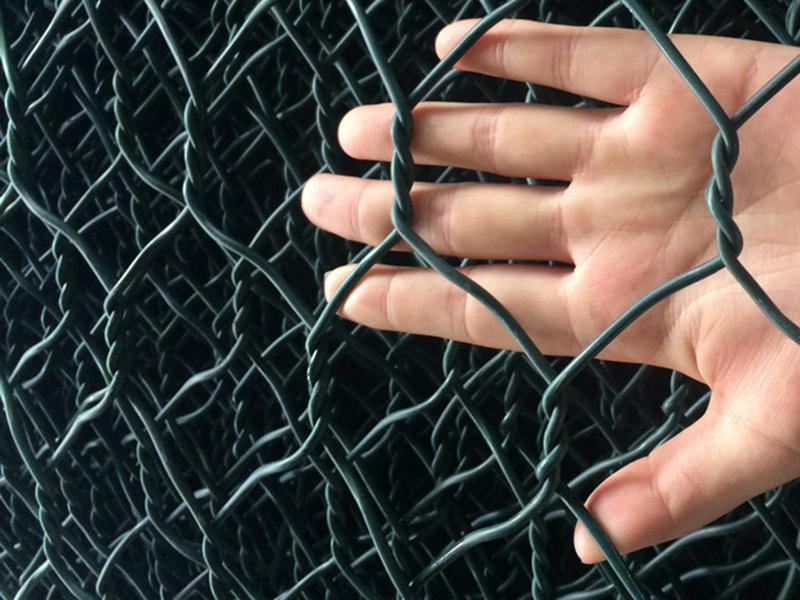

热镀高镀锌包覆PVC钢丝：

在热镀锌钢丝的表面包一层PVC（聚氯乙稀）保护层，再编织成生态格网，钢丝抗拉强度不少于380MPa，这层PVC保护层将会大大增强网的使用寿命，并且通过不同颜色的选择，使其能和大自然环境相融合。

在中国，双隔板雷诺护垫该结构起源于2000多年的竹笼，羊圈工艺，李冰父子在都江堰工程中首次使用，这是传统意义上的生态格网结构；中国现代意义上的生态格网1998年起源于江南一家名为金利达的企业。如今，作为新工艺、新技术、新材料的新型生态格网结构，成功地应用于水利工程、公路、铁路工程、堤防的保护工程中。较好地实现了工程结构与生态环境的有机结合。同时与一些传统刚性结构比较起来有其自身的优点，因此在世界范围内已经成为保护河床、治理滑坡、防治泥石流、防止落石兼顾环境保护的首选结构型式。

雷诺护垫产品尺寸m			网格型号
			8*10		6*8
长	宽	高	镀锌或涂塑		镀锌或涂塑
			网面钢丝直径	镀锌重量	网面钢丝直径	镀锌重量
3	2	0.17/0.23/0.30	2.7mm	>245g/m	2.0mm	>245g/m
4	2	0.17/0.23/0.30	边端钢丝直径	镀锌重量	边端钢丝直径	镀锌重量
5	2	0.17/0.23/0.30	3.4mm	>265g/m	2.7mm	>245g/m
6	2	0.17/0.23/0.30	绑丝规格2.7mm		绑丝规格2.0mm

雷诺护垫产品规格特点：

提高河床边坡的稳定性。

保护河床防止冲刷。

提供河岸粗糙系数(M)之预定值。

护坡、护岸的绿化与生态保护、河道的开发与治理，涉及到等截面铺设护垫的施工工艺。护垫的铺设，可在河岸使用具有永久性保护的护垫。

绿滨垫常见规格有：60*80mm、80*100mm、100*120mm

绿滨垫的作用

可以承受大范围的变形，而仍不坍塌。

具有良好的渗透性，可防止由流体静力造成的损害。

节约运输费用。可将其折叠起来运输，在工地上装配。

施工简便，不需特殊技术。

有很强的抵御自然破坏及耐腐蚀和抗恶劣气候影响的能力。

笼子石头缝隙间的淤泥有利于植物生产，可与周围自然环境融为一体。
